Spis treści
Jakie kable są potrzebne do taśm LED?
Taśmy LED wymagają różnych kabli, a ich dobór zależy od rodzaju i zastosowania. Dla taśm jednokolorowych wystarczy przewód dwużyłowy, który efektywnie zasila diody LED za pomocą dwóch żył. Natomiast w przypadku taśm RGB potrzebny jest przewód czterożyłowy, który umożliwia kontrolę nad trzema kolorami: czerwonym, zielonym i niebieskim. Jeśli używamy taśm RGBW, wyposażonych w dodatkową białą diodę, konieczne jest zastosowanie kabla pięciożyłowego.
Z kolei taśmy multiwhite działają na przewodzie czterożyłowym, który łączy dwa odcienie bieli. Wybór właściwego kabla jest fundamentalny, aby system LED działał poprawnie. Kluczowe jest, aby przy doborze przewodów zwrócić uwagę na ich grubość oraz liczbę żył. Na przykład:
- dla taśm LED SMD 2835, 3528, 5050 i 5630 rekomenduje się przewód 2×0,35 SMYP,
- dla taśm RGB najlepiej sprawdzi się przewód 4×0,35 TLWY,
- dla RGBW idealny będzie 5×0,45 TLWY.
W sytuacjach, kiedy instalacja ma być używana na zewnątrz, kable powinny być odpowiednio chronione, na przykład poprzez zastosowanie przewodów doziemnych, co zabezpiecza je przed niekorzystnym wpływem warunków atmosferycznych. Odpowiednio dobrane kable nie tylko zapewniają optymalne zasilanie, ale również zwiększają żywotność taśm LED.
Jak dobierać przekroje przewodów do instalacji LED?
Dobór odpowiedniego przekroju przewodów do instalacji LED jest kluczowy dla zapewnienia bezpieczeństwa oraz efektywności całego systemu. Właściwy wybór zależy od wielu istotnych czynników, takich jak:
- długość przewodu,
- natężenie prądu,
- wymagania dotyczące zasilania zasilacza.
Warto skorzystać z kalkulatorów doboru, które pomagają określić właściwy przekrój w oparciu o moc taśmy LED. Na przykład, gdy mamy taśmę LED o mocy 12 W na metr, przy standardowym zasilaniu 12 V, natężenie prądu wynosi 1 A na metr. Jednak w przypadku dłuższych odcinków przewodów, spadek napięcia staje się istotnym zagadnieniem. Użycie zbyt małego przekroju przewodu może prowadzić do niepożądanych efektów, takich jak:
- obniżenie jasności diod LED,
- ryzyko przegrzewania się przewodów,
- groźba pożaru.
Dlatego ważne jest, aby przewody miały odpowiednią grubość, aby zapobiec tym problemom. Wybór przekroju powinien pokrywać się z tabelami norm, które oferują orientacyjne wartości dla różnych długości i natężeń prądu. Na przykład, dla długości do 10 metrów przy prądzie do 6 A, przekrój 0,5 mm² będzie wystarczający. Natomiast w sytuacji, gdy przewody są dłuższe lub prąd wyższy, lepiej zastosować grubsze przewody, na przykład 1 mm² lub więcej. Odpowiedni dobór przewodów w instalacji LED ma fundamentalne znaczenie dla bezpieczeństwa, efektywności i trwałości systemu, co jest szczególnie istotne w nowoczesnych rozwiązaniach oświetleniowych.
Jakie są wymagania dotyczące długości przewodów w instalacji LED?
Długość przewodów w instalacji LED odgrywa kluczową rolę w kwestii spadku napięcia oraz jakości działania diod. Im przewód jest dłuższy, tym stawia większy opór, co może prowadzić do niej jednorodnego oświetlenia. Tak więc, istotne staje się odpowiednie dobranie przekrojów przewodów zgodnie z ich długością. Na przykład, w przypadku długich segmentów taśm LED RGB, warto rozważyć zastosowanie grubszego przewodu, na przykład 4×0,5 TLWY.
Warto również pamiętać, że:
- opór ma wpływ na utratę energii,
- co obniża efektywność całego systemu,
- nieodpowiednie dobieranie przewodów może prowadzić do ich przegrzewania.
Aby zminimalizować te problemy, zaleca się doprowadzanie zasilania w odpowiednich odstępach, na przykład co kilka metrów. Skorzystanie z kalkulatorów spadku napięcia może pomóc przy wyborze właściwego przekroju, co z kolei zredukuje generowane ciepło i zapewni prawidłowe napięcie dla taśm LED. Podczas planowania instalacji LED warto wziąć pod uwagę zarówno długość, jak i przekrój przewodów. Dzięki temu można uniknąć trudności z połączeniami i zapewnić trwałość oraz efektywność systemu oświetleniowego.
Jak duża grubość przewodu wpływa na spadek napięcia?
Grubość przewodu odgrywa kluczową rolę w zakresie spadku napięcia w instalacjach LED. W przypadku dłuższych odcinków, istotne jest zastosowanie kabli o odpowiednim przekroju, co znacznie zmniejsza opór elektryczny. Korzystając z przewodów o większej średnicy, na przykład 2×1,0 mm, możemy zauważyć, że diody na końcu taśmy LED świecą intensywniej.
W systemach LED, które mają moc 12 W na metr i działają przy zasilaniu 12 V, natężenie prądu wynosi 1 A na każdy metr. Gdy użyjemy przewodów o mniejszym przekroju, może to spowodować przegrzewanie się oraz zauważalne obniżenie jasności oświetlenia.
Odpowiedni dobór przewodów pozwala ograniczyć straty napięcia, co przekłada się na lepszą efektywność zasilania. Szczególnie w instalacjach LED dłuższych niż 10 metrów, zaleca się korzystanie z przewodów o większym przekroju, jak 1 mm², co wpływa na bezpieczeństwo całego systemu. Te kroki są niezwykle ważne, by uniknąć komplikacji związanych z oświetleniem oraz zagwarantować prawidłowe działanie diod LED.

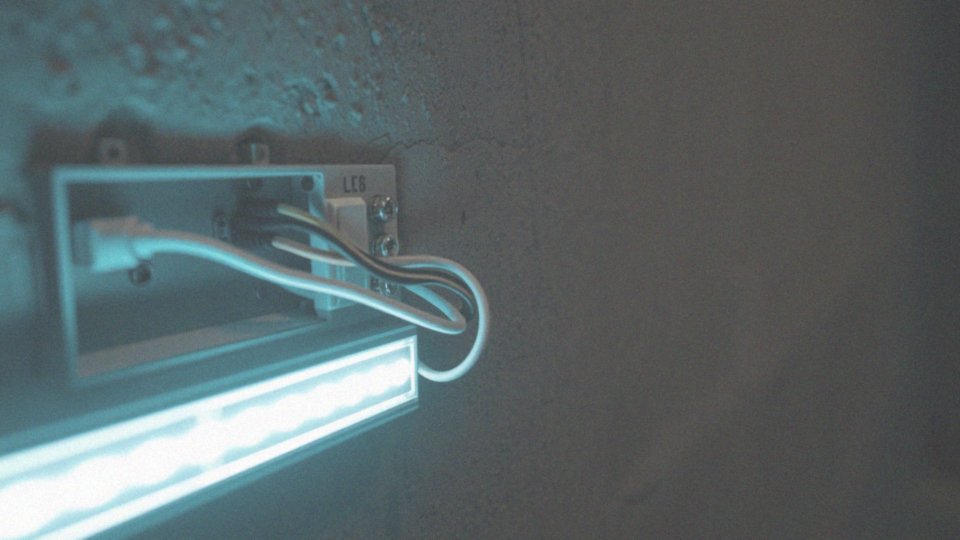

Jakie są konsekwencje zbyt małego przekroju przewodów?
Zbyt mały przekrój przewodów w instalacji LED może prowadzić do różnych problemów. Przede wszystkim, zwiększa to opór prądu, co przekłada się na spadek napięcia na końcu obwodu. Efektem tego zjawiska jest słabsze świecenie diod LED, a jego jakość znacznie się obniża. Dodatkowo, niewystarczające napięcie może całkowicie skutkować migotaniem diod, co negatywnie wpływa na komfort korzystania oraz estetykę naszego wnętrza.
Kiedy przekrój przewodów jest nieodpowiedni, wzrasta ryzyko ich przegrzewania, co stanowi poważne zagrożenie dla bezpieczeństwa całego systemu LED. W skrajnych przypadkach takie przegrzewanie może prowadzić do:
- zwarcia,
- pożaru.
Co więcej, niewłaściwie dobrany przekrój może uszkodzić same diody LED, co z kolei wiąże się z dodatkowymi kosztami związanymi z naprawą i wymianą uszkodzonych komponentów. Dlatego tak istotne jest, aby odpowiednio dobrać grubość przewodów, mając na uwadze długość instalacji, rodzaj zasilania oraz natężenie prądu. Dzięki temu będziemy w stanie uniknąć poważnych, kosztownych problemów związanych z oświetleniem LED.

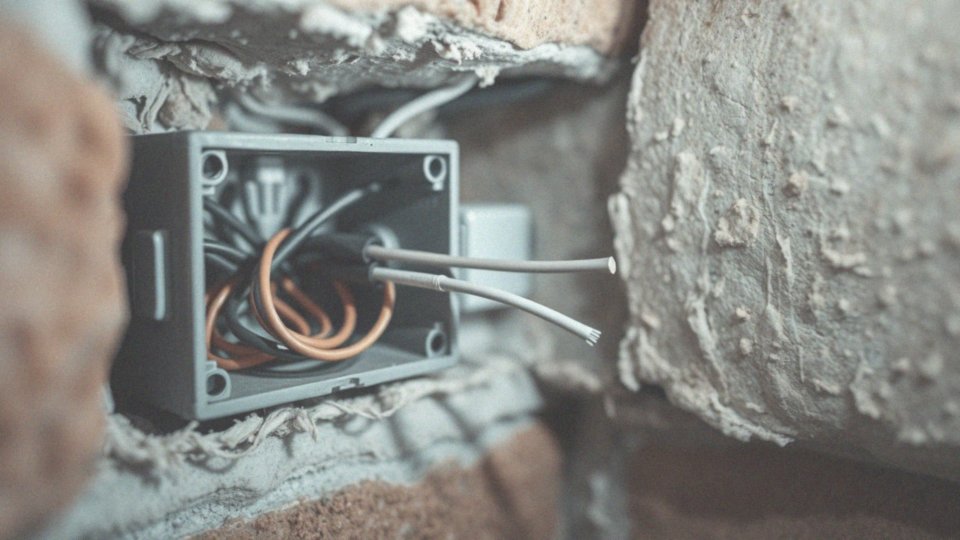

Jak niewłaściwy dobór przewodu wpływa na instalację LED?
Właściwy wybór przewodu ma kluczowe znaczenie dla prawidłowego funkcjonowania instalacji LED. Niewłaściwe podejście w tej kwestii może wprowadzić problemy techniczne oraz stwarzać zagrożenia dla bezpieczeństwa. Na przykład:
- zbyt cienkie kable zwiększają opór elektryczny,
- co powoduje spadek napięcia w obwodzie,
- a w rezultacie diody LED świecą znacznie słabiej,
- co negatywnie wpływa na jakość oświetlenia.
W dłuższej perspektywie obniżona wydajność prowadzi do migotania świateł, które może być nie tylko irytujące, ale także szkodliwe dla wzroku. Zbyt mały przekrój przewodów może również prowadzić do przegrzewania kabli oraz ledów, a w skrajnych sytuacjach nawet do pożaru. Ponadto:
- nieodpowiednio dobrany materiał zwiększa ryzyko zwarć,
- większy koszt napraw i wymiany,
- długotrwałe funkcjonowanie instalacji jest zagrożone.
Diody LED mają określoną żywotność, która ulega znacznemu skróceniu w niesprzyjających warunkach. Aby uniknąć tych problemów, warto skorzystać z kalkulatora doboru przekroju przewodów, co pozwoli na precyzyjne obliczenia. Taki krok znacząco zwiększa zarówno efektywność, jak i bezpieczeństwo systemów oświetleniowych. Należy pamiętać, że dobór przewodów powinien być adekwatny do długości obwodu oraz natężenia prądu, co znacznie redukuje ryzyko wystąpienia problemów związanych z połączeniami. Ostatecznie, prawidłowe przewody stanowią fundament sprawnego działania oraz funkcjonalności systemów LED.
Jakie są korzyści z prawidłowego montażu i doboru przewodów?
Odpowiedni montaż oraz właściwy dobór przewodów w systemie LED mogą przynieść wiele korzyści:
- redukcja spadku napięcia, co przekłada się na równomierne i intensywne oświetlenie,
- wysokiej jakości elementy gwarantują stabilność działania całego systemu oraz eliminują ryzyko przegrzewania,
- przedłużenie żywotności diod LED, co jest istotne z perspektywy redukcji kosztów użytkowania,
- unikać zakłóceń, które mogłyby prowadzić do nieprzewidzianych awarii oraz dodatkowych wydatków,
- precyzyjny montaż zwiększa bezpieczeństwo połączeń oraz wpływa na efektywność całej instalacji.
Liczne badania w dziedzinie instalacji elektrycznych potwierdzają te obserwacje. Warto dodać, że odpowiednie przewody mają również właściwości chłodzące, co jest istotne w kontekście unikania przegrzewania diod. Właściwy dobór i staranność w montażu można więc uznać za kluczowe elementy, które wpływają na wydajność systemu LED. Dzięki tym działaniom osiągamy nie tylko wyższą jakość oświetlenia, ale także zapewniamy większe bezpieczeństwo oraz długotrwałość całej instalacji.
Jakie przewody są odpowiednie do taśmy LED jednokolorowej?
Do zasilania taśm LED jednokolorowych najczęściej stosuje się przewody dwużyłowe. Wysokiej jakości opcją jest przewód 2×0,35 SMYP, szczególnie polecany w przypadku krótszych odcinków. Ważne jest, aby przekrój przewodu był adekwatny do mocy taśmy oraz długości instalacji, ponieważ zbyt mały przekrój może prowadzić do spadku napięcia, co w rezultacie wpływa na jasność emitowanego światła.
Podczas projektowania systemu okablowania trzeba uwzględnić również:
- natężenie prądu,
- długość przewodów.
Niewłaściwa grubość przewodu może skutkować nieefektywnym działaniem systemu, a także zwiększać ryzyko przegrzewania czy uszkodzeń. Często przyczyną migotania diod jest nieodpowiedni dobór przewodów, co w skrajnych sytuacjach może zagrażać bezpieczeństwu całej instalacji. Dlatego precyzyjne obliczenie długości i przekrojów przewodów jest kluczowe, aby zapewnić stabilność oraz efektywność taśm LED.
Stosowanie przewodów o przekroju minimum 0,5 mm² w przypadku dłuższych odcinków pozwala znacznie poprawić funkcjonowanie systemu oraz jakość oświetlenia. Dzięki odpowiedniemu doborowi przewodów, taśmy LED mogą działać optymalnie, co przekłada się na ich długowieczność oraz ogólne bezpieczeństwo instalacji.
Jakie przewody należy zastosować do taśmy LED RGB?
Do zasilania taśmy LED RGB niezbędny jest czterożyłowy przewód, który umożliwia indywidualne sterowanie trzema podstawowymi kolorami: czerwonym, zielonym i niebieskim, a jednocześnie pozwala na ich wspólne zasilanie. W krótszych instalacjach idealnie sprawdzi się przewód 4×0,35 TLWY. Jeśli jednak planujemy dłuższe aplikacje, warto rozważyć użycie przewodu 4×0,5 TLWY – to rozwiązanie znacząco ogranicza straty napięcia. Alternatywnie, można zastosować kabel RGBCCT, który umożliwia równoległe przesyłanie sygnałów sterujących.
Odpowiedni dobór okablowania jest kluczowy dla prawidłowego funkcjonowania systemów RGB oraz uzyskania wysokiej jakości oświetlenia. Warto również postawić na przewody o większej średnicy, szczególnie podczas planowania metod sterowania i koncepcji okablowania. Takie działanie pomoże w uniknięciu problemów z obniżoną jasnością oraz przegrzewaniem się przewodów, co jest niezwykle ważne dla długotrwałej efektywności diod LED.
Jakie przewody są wymagane dla taśmy LED RGBW?
Taśmy LED RGBW wymagają użycia specjalnego przewodu pięciożyłowego, który jest niezbędny do prawidłowego funkcjonowania całego systemu. Do ich zasilania zaleca się zastosowanie przewodu 5×0,45 TLWY. Cztery żyły tego przewodu odpowiadają za kolory RGB, czyli:
- czerwony,
- zielony,
- niebieski,
- podczas gdy piąta żyła kontroluje białą diodę.
Odpowiedni wybór przewodu jest kluczowy, aby mieć pełną kontrolę nad barwą i jasnością emitowanego światła. Korzystanie z pięciożyłowego przewodu zapewnia integralność systemu oraz jego efektywność, co ma szczególne znaczenie w rozwiązaniach RGBW. Precyzja w odwzorowywaniu kolorów jest tu niezwykle istotna. Dobre okablowanie podnosi nie tylko jakość oświetlenia, ale także wydłuża żywotność taśmy LED, co w efekcie zmniejsza ryzyko uszkodzeń wynikających z niewłaściwego zasilania. W przypadku dłuższych instalacji RGBW warto rozważyć użycie przewodów o większym przekroju, ponieważ pozwala to na zmniejszenie spadku napięcia oraz obniżenie oporu elektrycznego. Takie działania sprzyjają wydajności systemu i stabilności diod, a jednocześnie eliminują ryzyko ich przegrzewania, co jest kluczowe dla bezpiecznego użytkowania. Również wybór odpowiednich akcesoriów montażowych, jak dedykowane złącza i wtyczki do taśm RGBW, wpływa na jakość całej instalacji LED, co dodatkowo przyczynia się do jej niezawodności i wydajności.
Jak dostosować przewód do taśm multiwhite?
Dostosowanie przewodów do taśm multiwhite jest kluczowe dla uzyskania odpowiedniej regulacji barwy bieli. Takie taśmy wymagają użycia przewodu czterożyłowego, co umożliwia niezależne sterowanie diodami ciepłymi i zimnymi. Dwie z żył przesyłają sygnał do diod emitujących ciepłe światło, podczas gdy pozostałe dwie odpowiadają za zimne. Dzięki temu możemy płynnie zmieniać temperatury barwowe światła, co znacząco wpływa na atmosferę w pomieszczeniu.
Ważne jest, aby właściwie dobrać przekrój kabla, co pozwoli zminimalizować straty napięcia oraz ryzyko przegrzewania się przewodów. Przy wyborze warto uwzględnić:
- długość instalacji,
- całkowite natężenie prądu.
Zazwyczaj rekomenduje się stosowanie przewodu o przekroju przynajmniej 0,5 mm², ale w przypadku dłuższych odcinków lepiej postawić na grubszy przewód o przekroju 1 mm². Taki wybór zapewnia stabilne zasilanie diod, co pozwala na efektywne wykorzystanie potencjału taśmy.
Steranne dobranie przewodu korzystnie wpływa na całą instalację, zmniejszając ryzyko wystąpienia problemów technicznych, takich jak migotanie czy awarie diod. Wykorzystanie czterożyłowego przewodu nie tylko podnosi komfort użytkowania, ale także zwiększa bezpieczeństwo systemu oświetleniowego. Dlatego dobrze przemyślane okablowanie w projektach oświetleniowych jest tak istotne.
Jak wspólnie łączyć diody białe ciepłe i zimne?
Aby zintegrować diody w różnych odcieniach bieli, takich jak ciepła i zimna, potrzebujesz taśmy multiwhite oraz przewodu czterożyłowego. To podejście pozwala na precyzyjne zarządzanie diodami, które emitują światło w tych dwóch tonacjach. Dzięki temu możesz swobodnie dostosowywać temperaturę barwową, co jest istotne dla osiągnięcia pożądanego efektu świetlnego.
W instalacji:
- dwie żyły przewodu są dedykowane dla diod białych ciepłych,
- pozostałe dwie dla diod białych zimnych.
Nie można zapomnieć o roli sterownika, który umożliwia regulację jasności oraz kontrolowanie barwy światła. Nowoczesne rozwiązania oświetleniowe zapewniają pełną kontrolę, znacząco wpływając na atmosferę w danym pomieszczeniu. Ważne jest, aby wykorzystać odpowiednie kable, które gwarantują efektywność i bezpieczeństwo całego systemu.
Zaleca się, aby przewód czterożyłowy miał grubość co najmniej 0,5 mm², co ogranicza spadki napięcia oraz ryzyko przegrzewania. Wybór poszczególnych komponentów, w tym sterowników i kabli, ma kluczowe znaczenie dla stabilności oraz wydajności instalacji LED. Warto także uwzględnić długość przewodów oraz szczegółowe wymagania zasilania, aby uzyskać jednolite i efektywne oświetlenie.

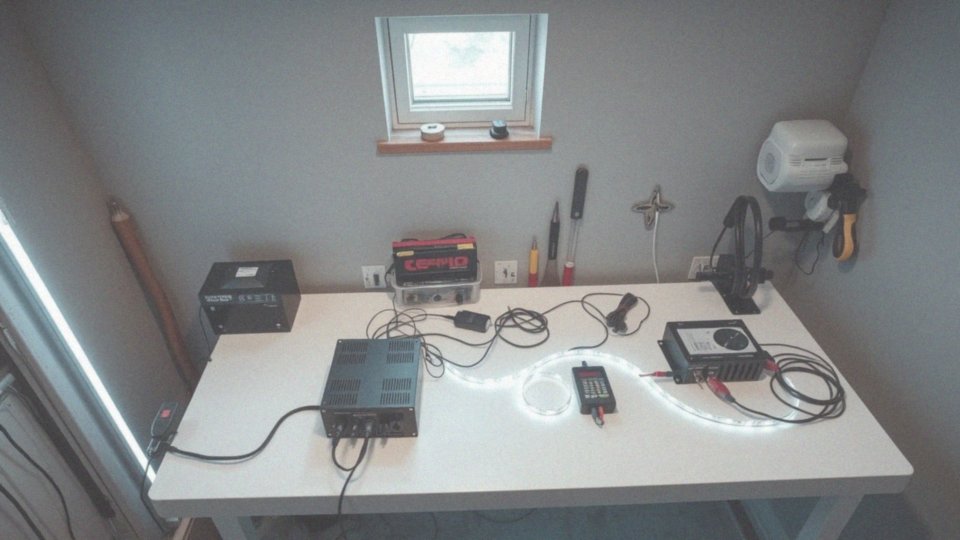

Jak zasilacz oraz sterownik wpływają na okablowanie taśm LED?
Zasilacz oraz sterownik odgrywają kluczową rolę w instalacjach LED, wpływając na sposób, w jaki taśmy LED są okablowane. Zasilacz odpowiada za dostarczenie właściwego napięcia, które zwykle wynosi 12V lub 24V. Ważne jest, aby jego moc była zgodna z długością oraz typem taśmy, ponieważ dobrze dobrany zasilacz zapobiega spadkom napięcia, co pozwala na stabilne zasilanie. To z kolei jest niezbędne dla optymalnej wydajności diod LED.
Sterownik udostępnia możliwość regulacji jasności i koloru, co szczególnie istotne jest w przypadku taśm RGB oraz RGBW, pozwalając na większą elastyczność w systemie oświetleniowym. Z tego powodu ważne jest, aby okablowanie odpowiadało wymaganiom zarówno zasilacza, jak i sterownika.
Przewody zasilające powinny być odpowiednio grube, aby uniknąć problemów z przegrzewaniem i spadkiem jasności. W przypadku dłuższych instalacji LED zaleca się wybór przewodów o większym przekroju, co pozwoli zredukować opór elektryczny oraz minimalizować straty napięcia. Ponadto, wysokiej jakości złącza są wręcz niezbędne dla zapewnienia bezpieczeństwa całej instalacji. Nieodpowiednio dobrane elementy elektroniczne mogą prowadzić do migotania diod, co znacznie obniża komfort ich użytkowania.
Dlatego każdy komponent systemu – od zasilacza po przewody – powinien być starannie dobierany, co znacząco podnosi efektywność oraz trwałość całego systemu LED.
Jakie są najczęstsze problemy z połączeniami w instalacjach LED?
W instalacjach LED najczęściej napotykanymi problemami z połączeniami są różnorodne czynniki, które mają wpływ na zarówno funkcjonowanie, jak i bezpieczeństwo systemu. Główne zagadnienia to:
- luźne złącza, które mogą prowadzić do migotania świateł oraz ich zmniejszonej jasności,
- spadki napięcia, które występują w dłuższych instalacjach – słabsze zasilanie wpływa negatywnie na wydajność diod LED,
- przegrzewanie przewodów, które stwarza ryzyko zwarcia, co zwykle wynika z niewłaściwego doboru przekroju kabla,
- niskiej jakości złączki oraz niestarannie wykonane lutowanie, które osłabiają przewodność styków,
- korozja styków, która pogarsza jakość połączeń w dłuższej perspektywie czasowej,
- wilgoć, która przyspiesza proces korozji.
Aby zabezpieczyć połączenia przed działaniem wilgoci, niezbędne jest zapewnienie długotrwałego i bezpiecznego funkcjonowania oświetlenia. Aby zapobiec problemom związanym z połączeniami, warto inwestować w akcesoria wysokiej jakości oraz dokładnie przestrzegać zasad montażu. Wykorzystanie sprawdzonych technik lutowania i regularne sprawdzanie stanu złączek oraz przewodów przyczyni się do utrzymania optymalnej wydajności i bezpieczeństwa systemu LED.
